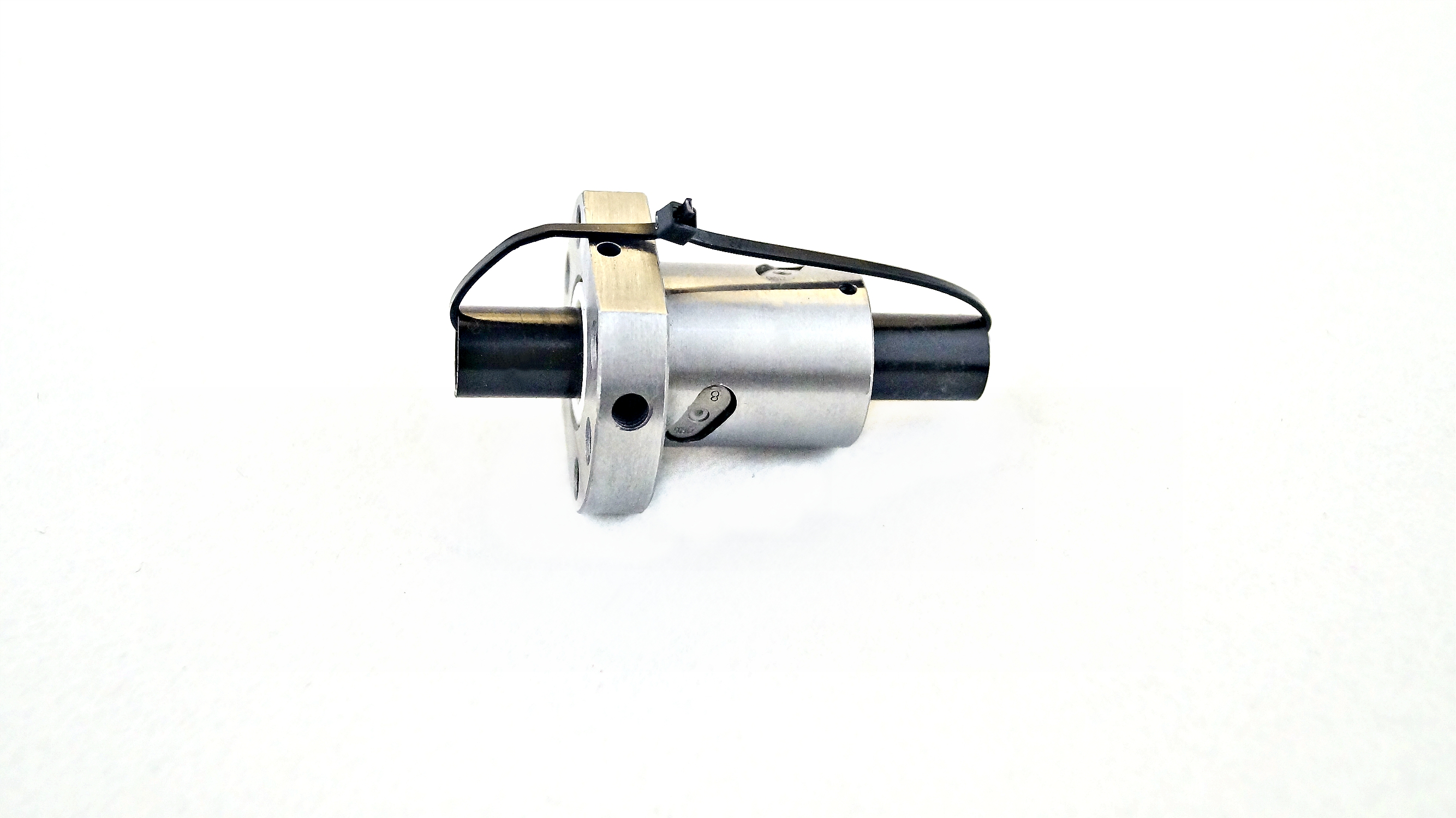

Гайка ШВП 1605 C7

Описание

Гайка ШВП для катаного шарикового ходового винта диаметром 16 мм с шагом 5 мм. Обладая высокой точности перемещения шарико-винтовая передача 16-05 используется в станках ЧПУ.

Гайка ШВП обеспечивает точное и плавное перемещение, что вместе с низким стартовым моментом и высокой жесткостью системы в целом, приводит к низкой шумности хода и повышенному сроку службы.

Класс точности С7. Диаметр используемого винта 16 мм, шаг - 5 мм.

Обычные ШВП класса точности - это классы от С7 до С10. Тут нормируется погрешность длины хода на отрезке 300 мм. Самые распространенные ШВП в станках начального уровня это класс С7. Они имеют погрешность ± 0,05 мм, суммарная погрешность будет в пределах 0,1 мм на длине 300мм.

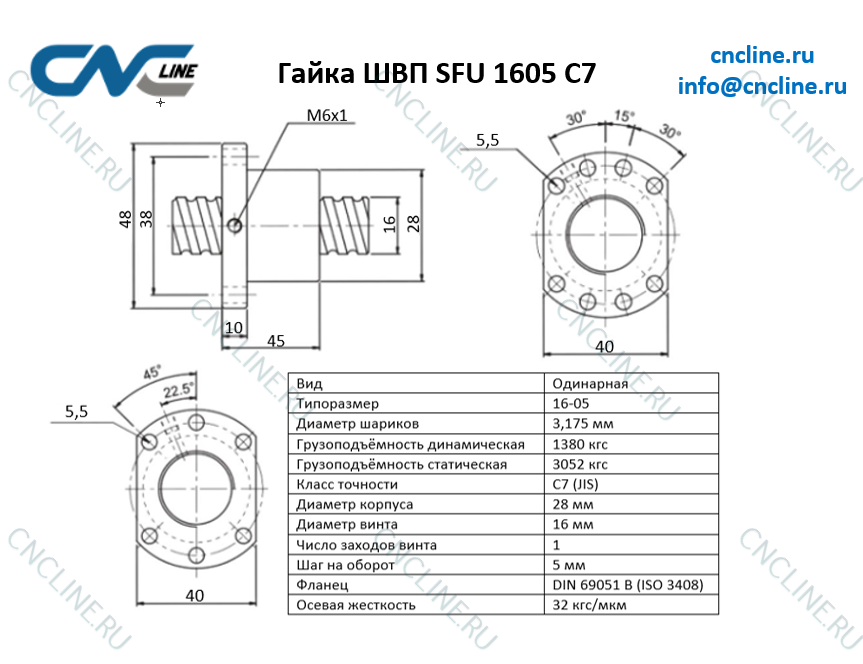

Размеры гайки ШВП 1605 C7
